Подготовка компонентов
1

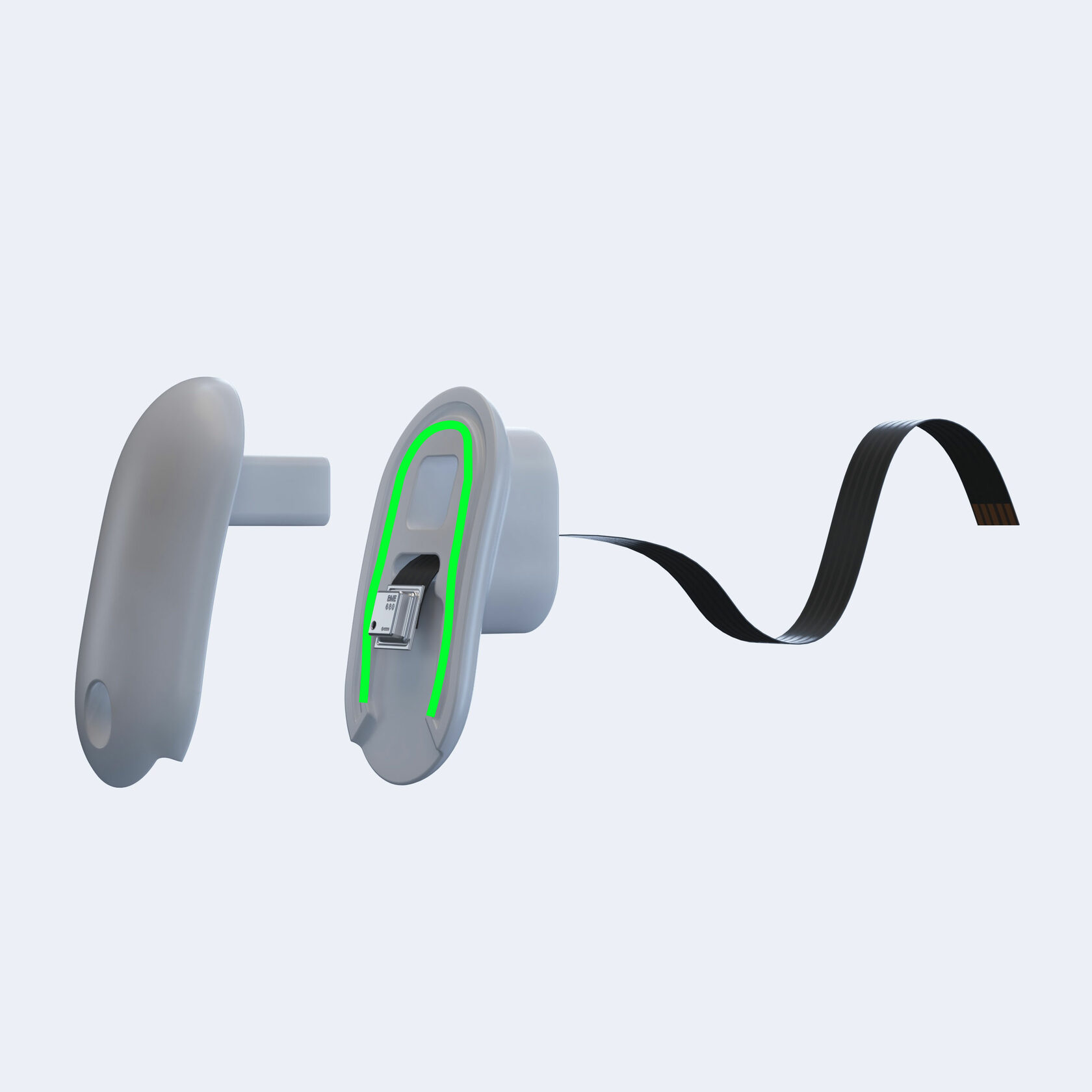

Вставить шлейф датчика BME680 в нижнюю часть корпуса. Нанесите небольшое количество клея B7000 на нижнюю часть корпуса. Соедините верхнюю и нижнюю часть, затем зажмите обе части струбциной на 10-15 минут. Для общей сборки лучше сделать сразу несколько компонентов.
Внимание!
Избегайте вытекание клея по краям корпуса датчика BME680
2

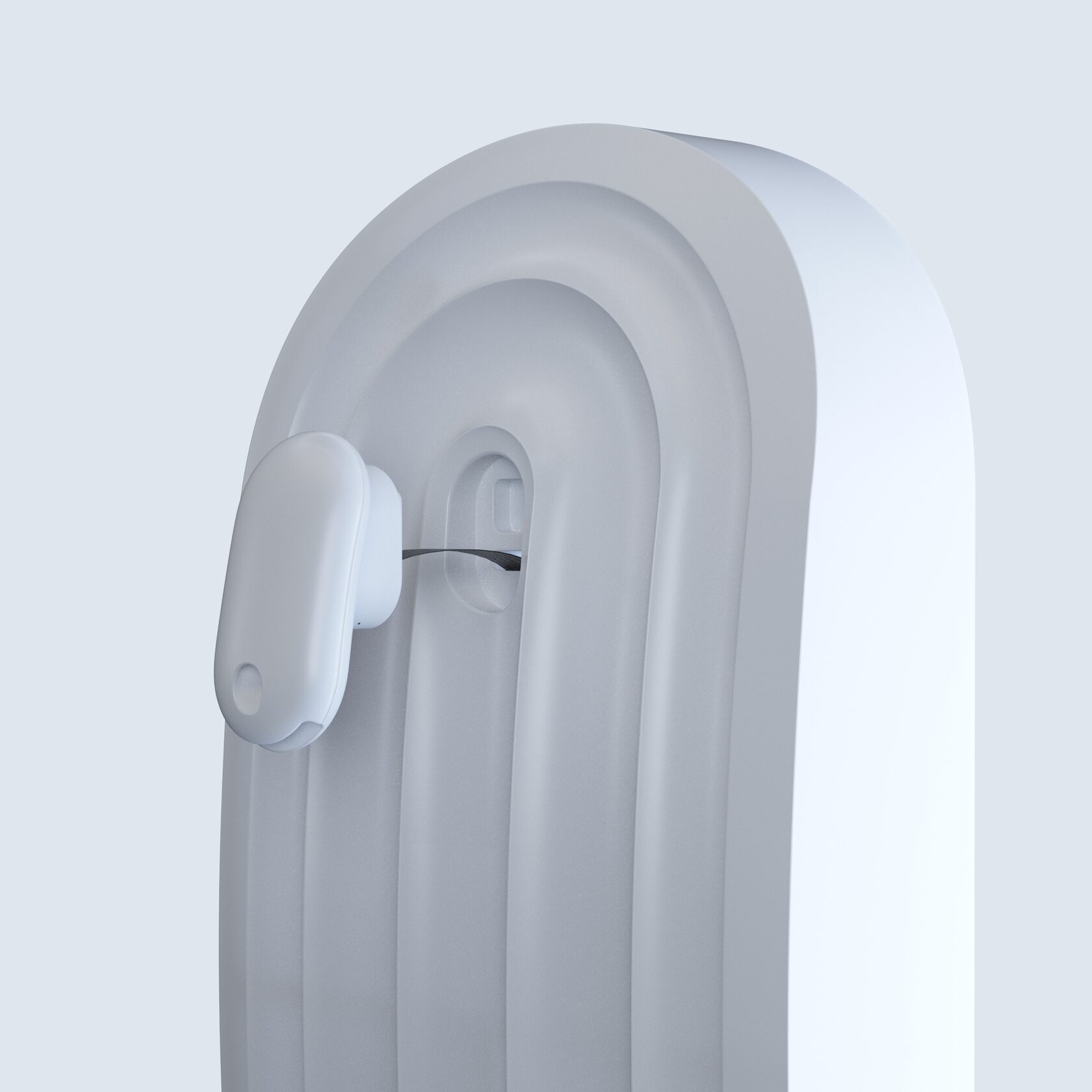

Вставьте шлей датчика BME в отверстие крышки и соедините корпус датчика с крышкой датчика. Зафиксируйте вином.
3

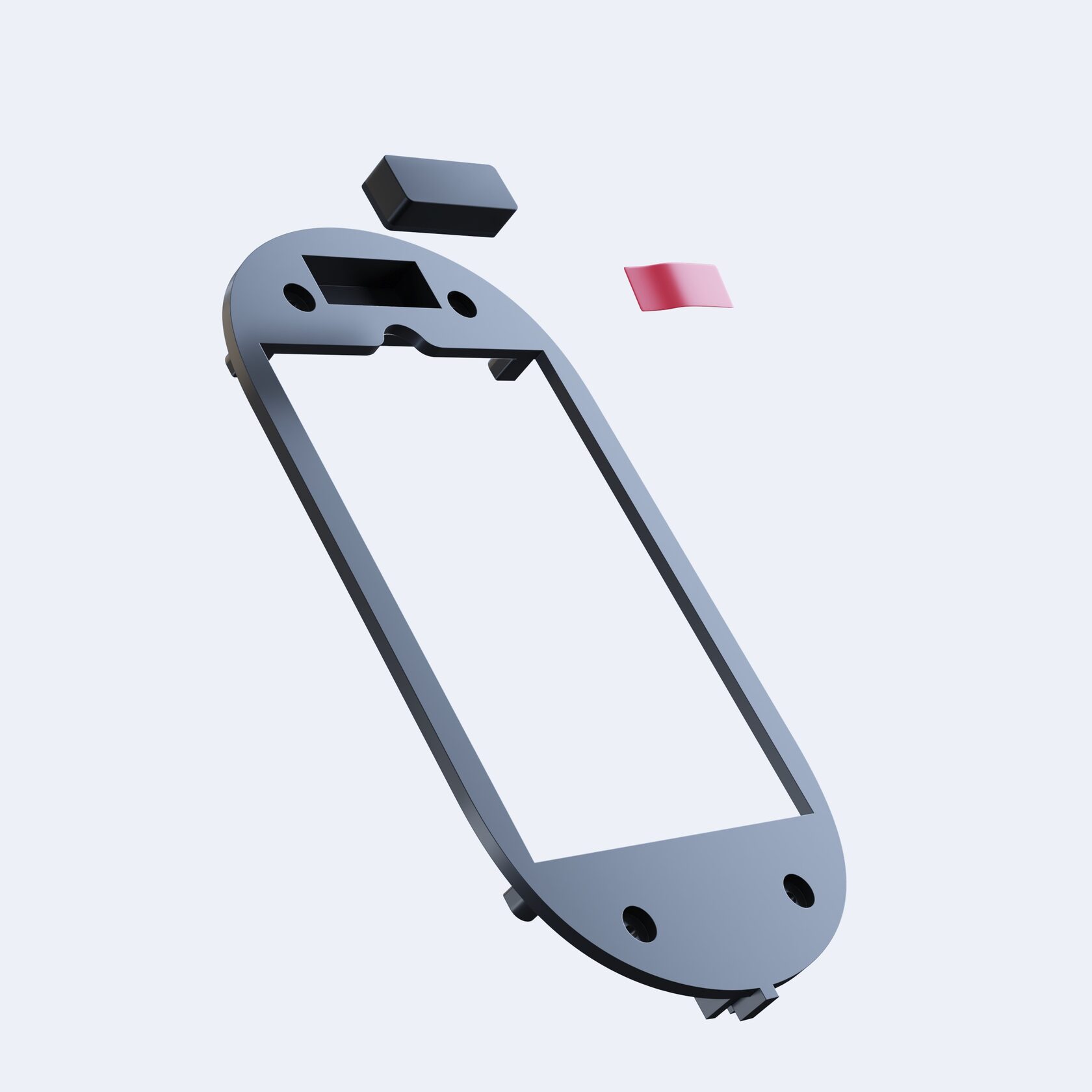

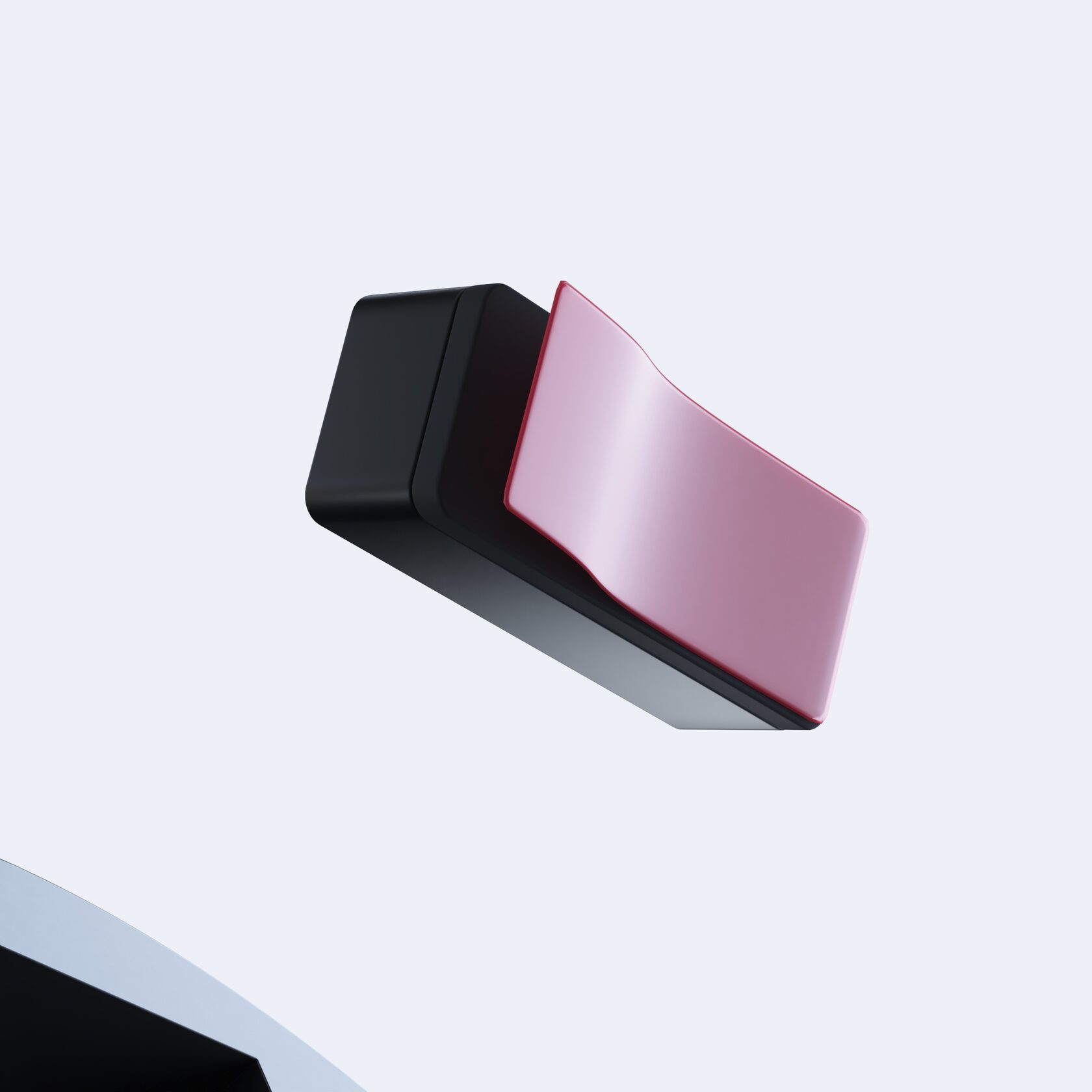

Нанесите кисточкой праймериз на большой магнит (праймериз должен высохнуть), приклейте черный скотч, лишнее отрезать. В углубление черной рамки нанесите праймериз (праймериз должен высохнуть), снимите пленку со скотча магнита и вклейте магнит в рамку.
Для общей сборки лучше сделать сразу несколько компонентов.
4

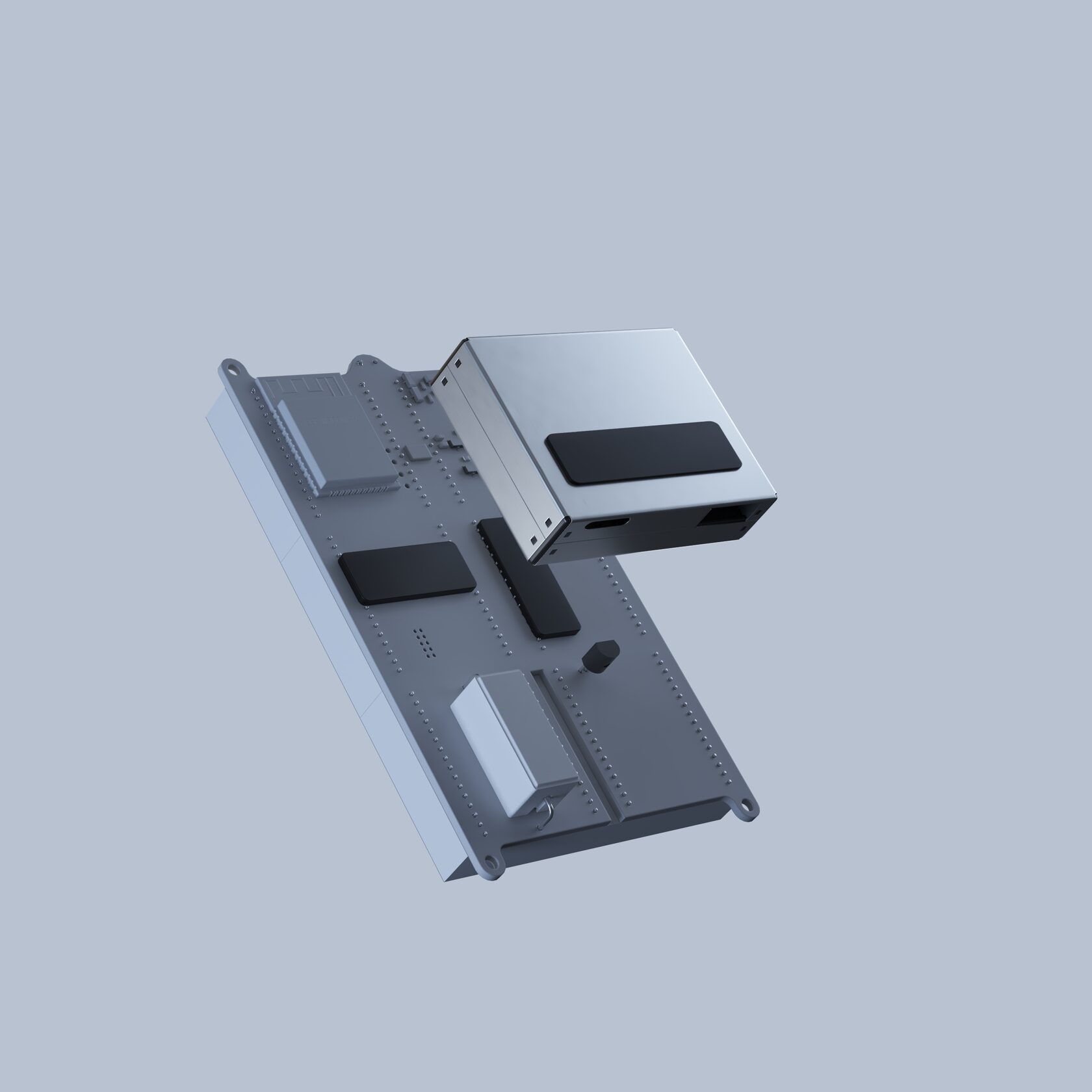

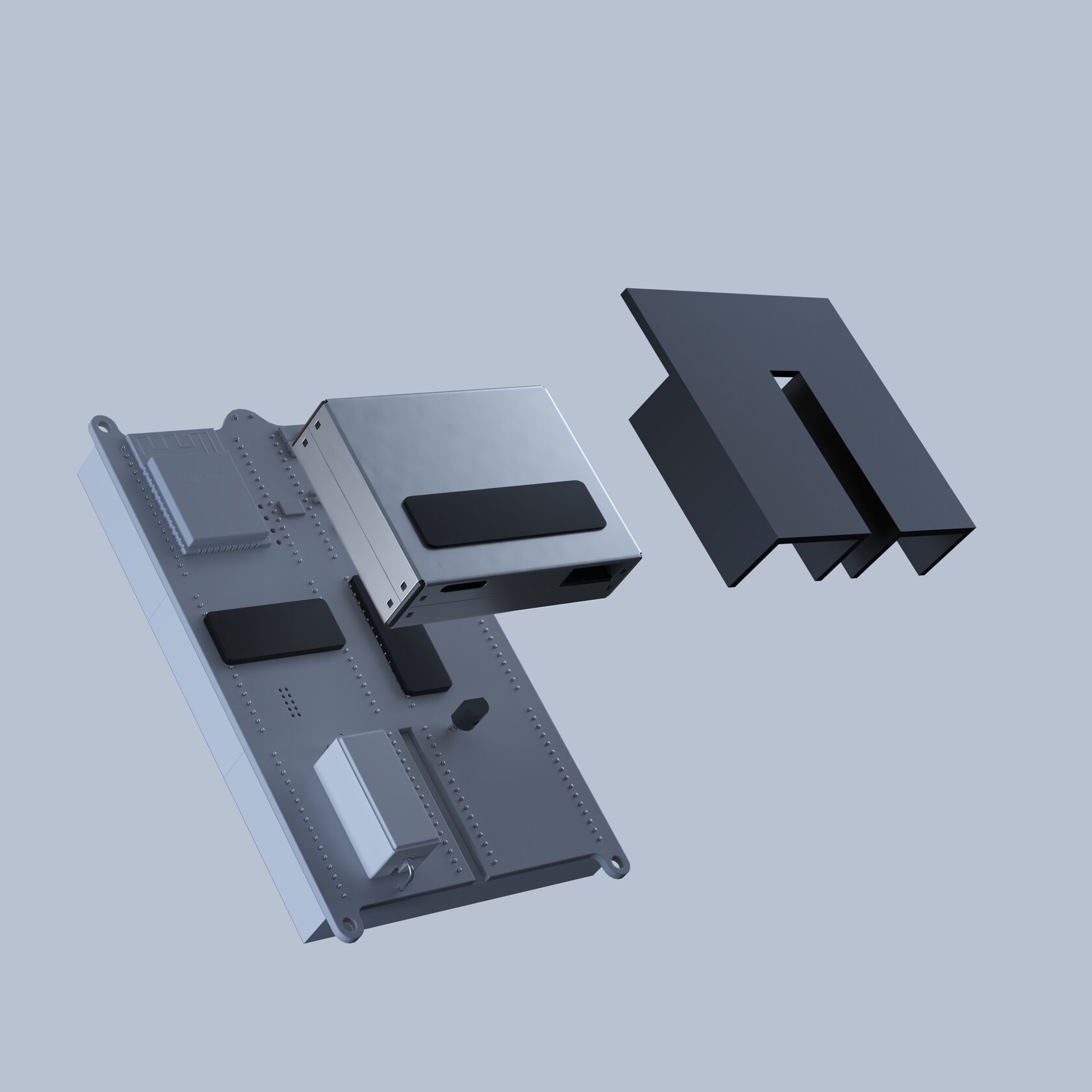

Нанесите скотч (см. изображение ниже) на плату под место для лазерного сенсора и на верхнюю часть самого лазерного сенсора. Снимите пленку со скотча на плате и установите лазерный сенсор. После чего снимите пленку со скотча на лазерном сенсоре и установите сопло.
Сборка датчика Nebo
1

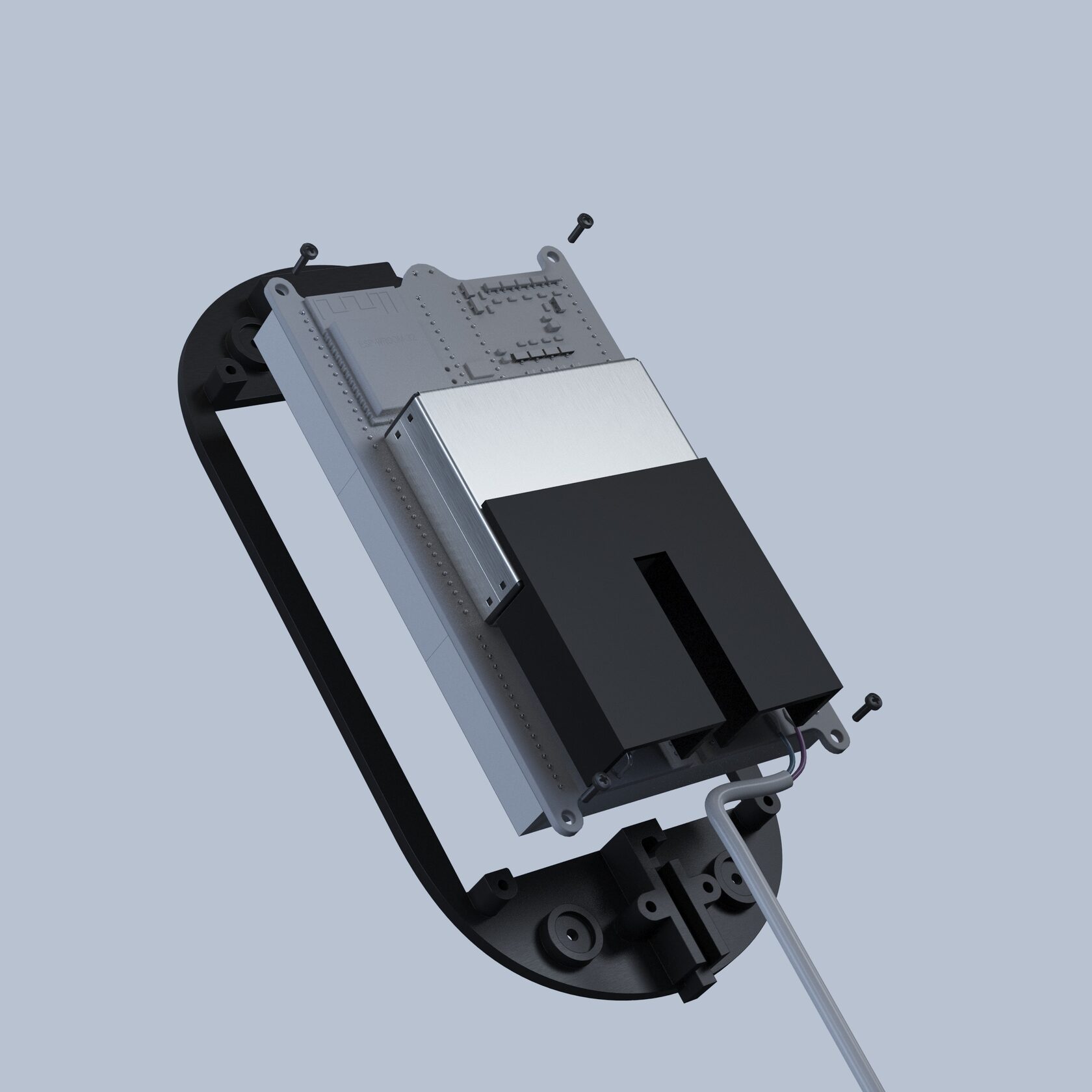

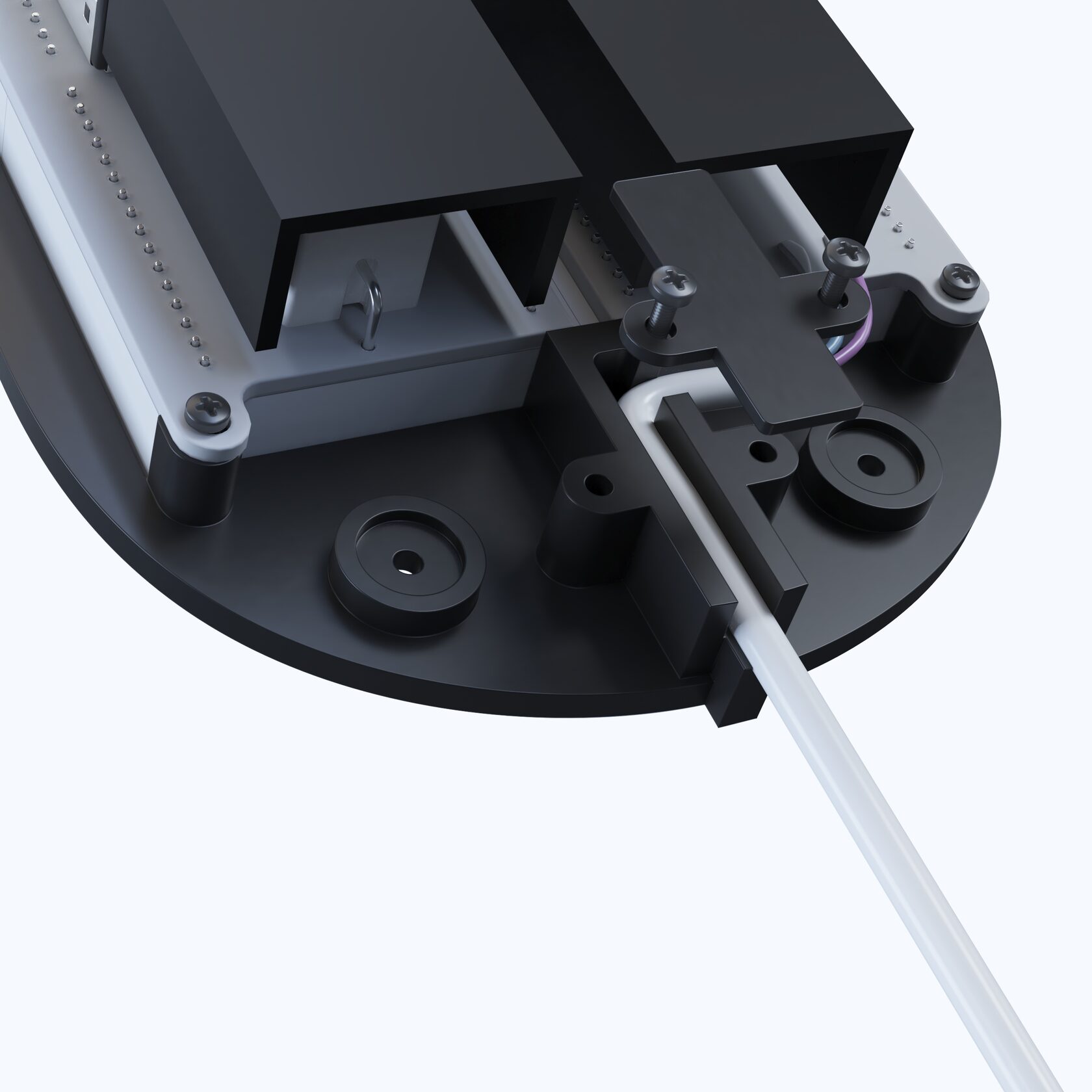

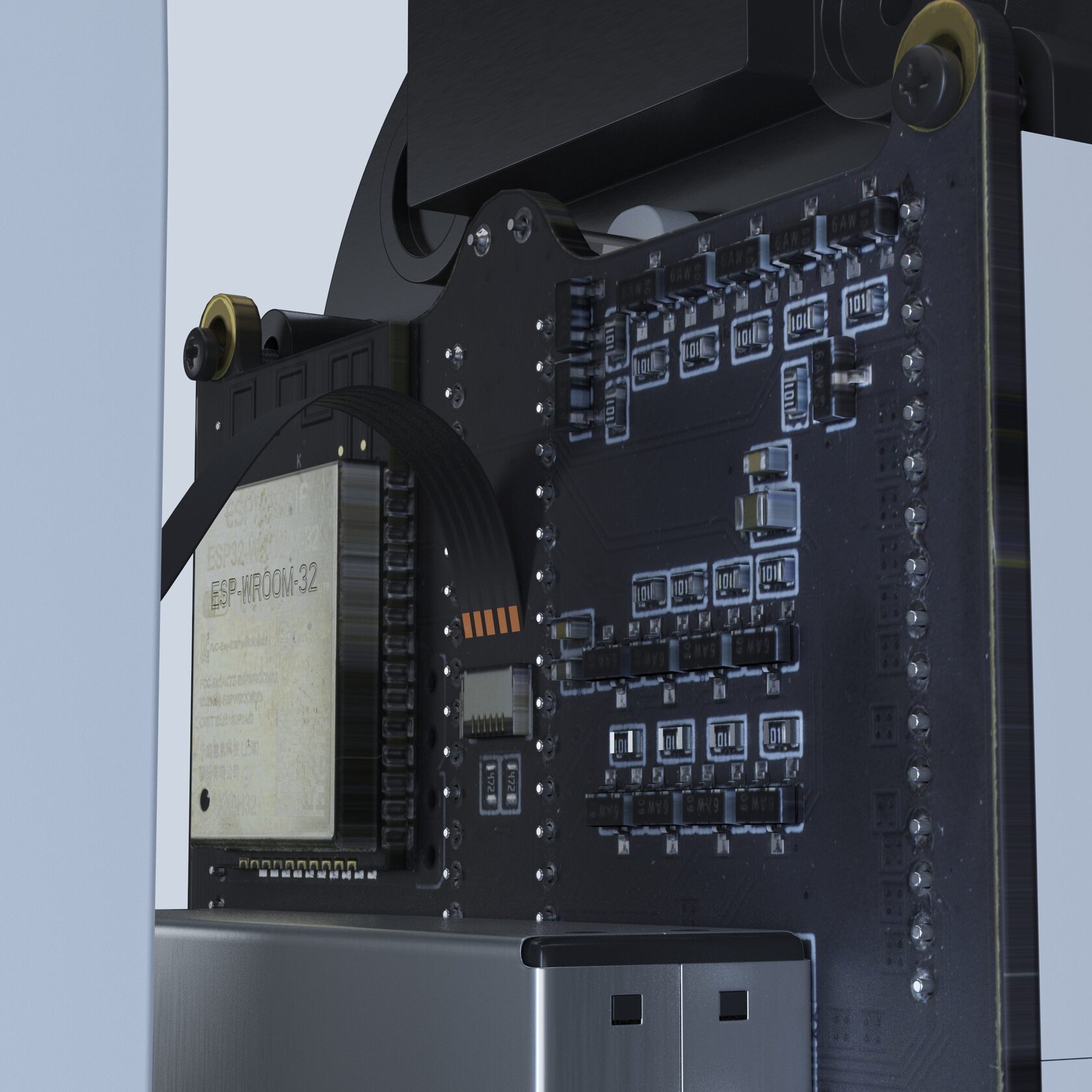

Соедините плату с рамкой, проложите кабель в кабель-канал и зафиксируйте рамку на винты. Зафиксируйте кабель фиксатором и закрепите на винты.
2

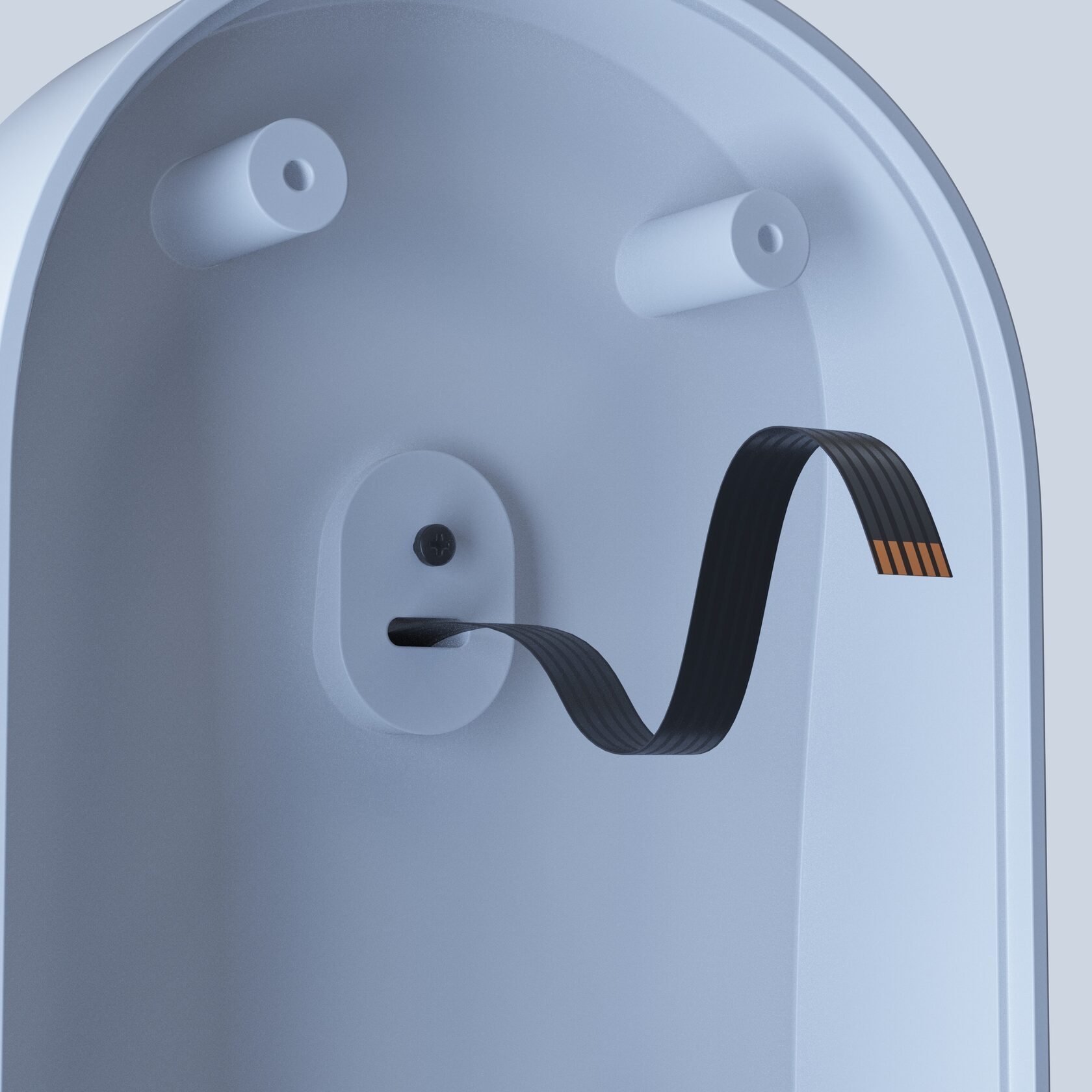

Установите шлейф в коннектор, при необходимости зафиксируйте термоклеем.
3

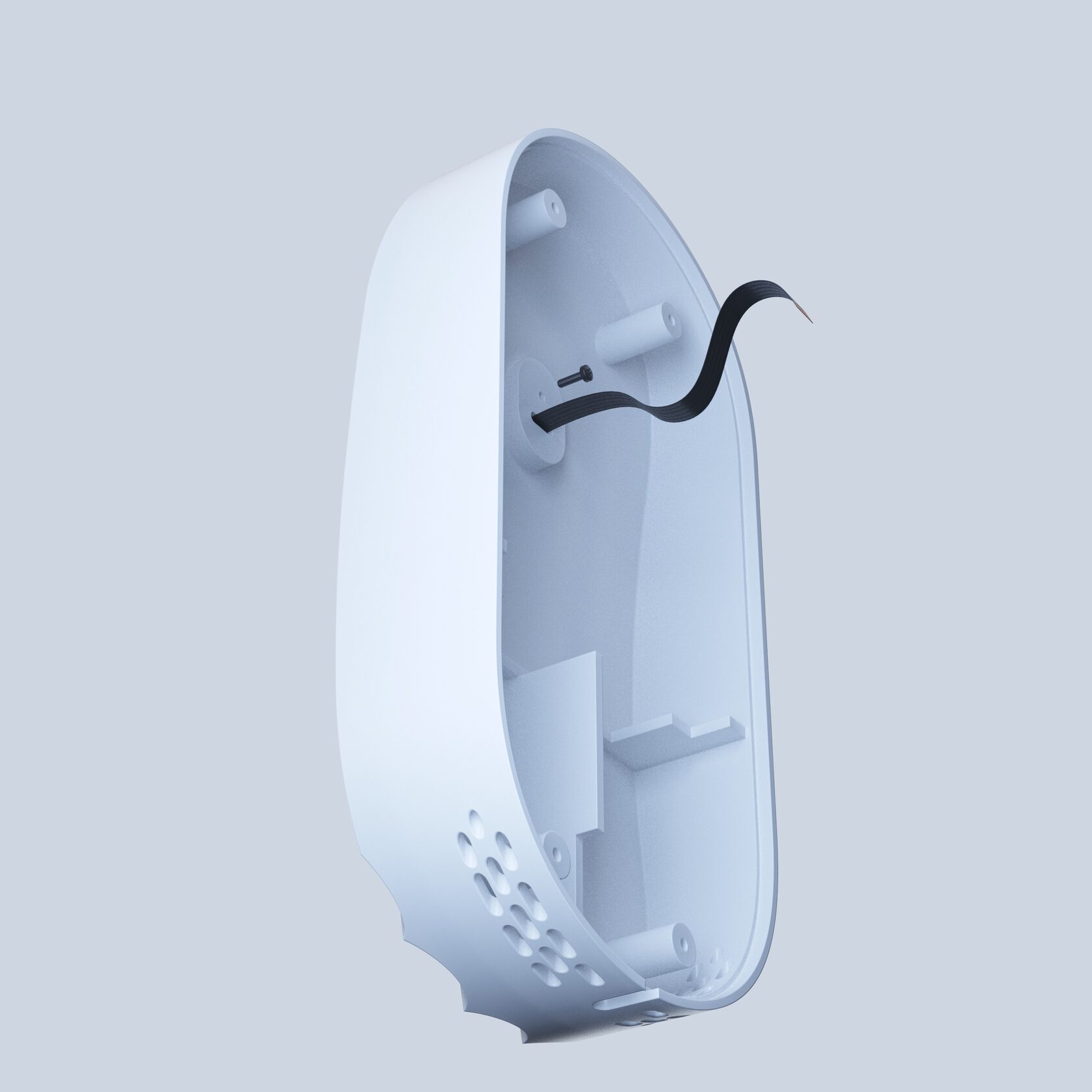

Установите рамку с платой в корпус датчика и зафиксируйте на винты
4

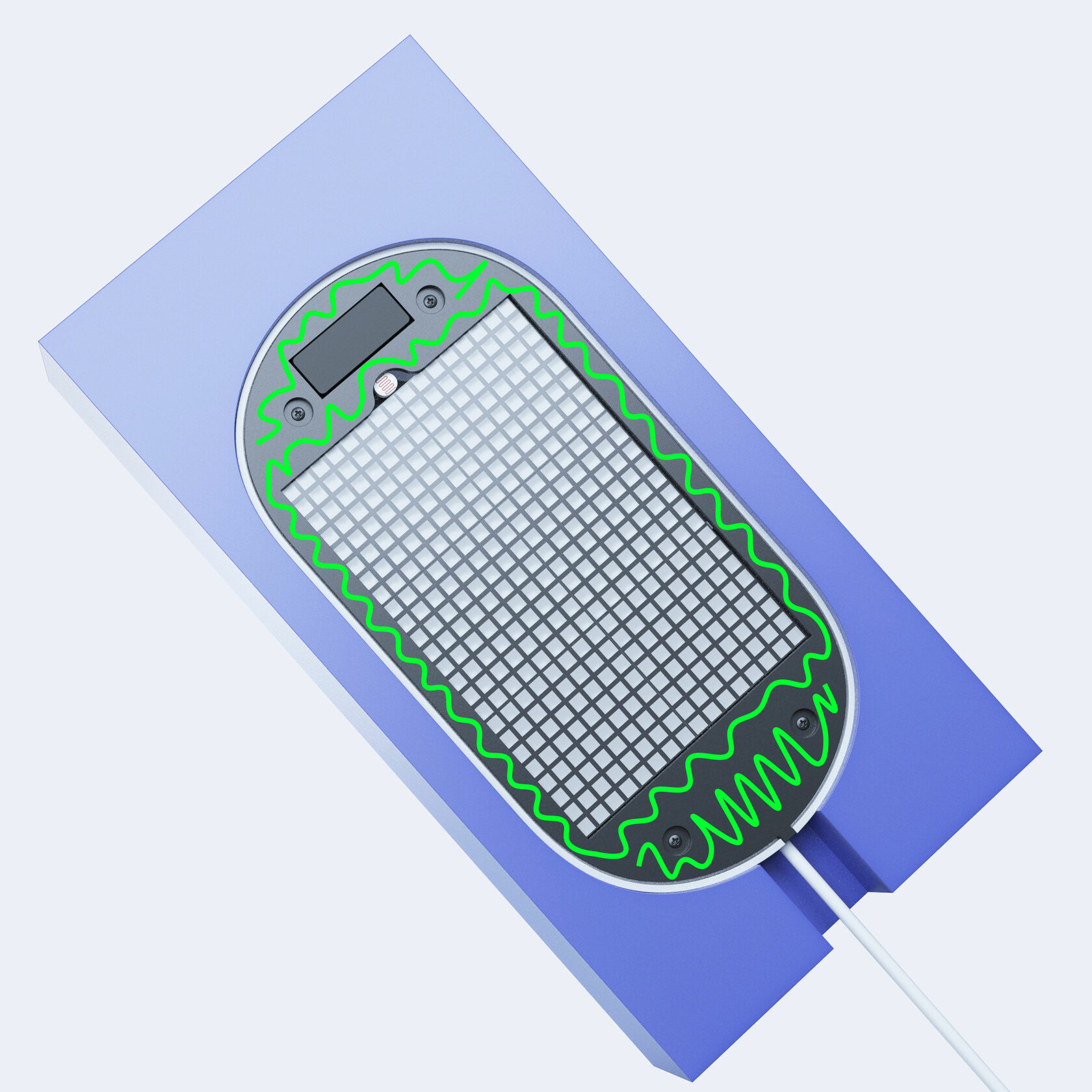

Установите датчик в пресс-форму для вклеивания защитного стекла. Нанесите клей B7000 на рамку по всему периметру. Снимите защитную пленку со стекла и установите в пресс-форму.
5
Установите пресс-форму стеклом вниз на ровную поверхность и зафиксируйте струбциной на 10 минут.
6
Включите датчик и внесите через приложение "Nebo Serial" серийный номер на сервер.
